金属线材扭转试验机不同于材料扭转试验机，该设备主要对金属线材、钢丝、铁丝、铜线、铝线等材料进行测试。通过测试扭转圈数，看扭转承受塑性变形的能力以及显示线材的表面和内部缺陷。目前线材扭转试验机多为数显液晶显示，符合GB-239-1999《金属线材扭转试验方法》，单双向扭转，且试验次数最高可达300r/min，预紧力不大于公称抗拉强度的2% ，为生产线材和使用线材的单位提供了可靠的测量手段，成为济南锐玛的核心检测设备。下面就为客户介绍锐玛金属线材扭转试验机的具体试验程序。
　　
　　试验程序
　　
　　1、试验一般应在10-35℃的室温下进行，如有特殊要求，试验温度应为23℃±5℃。
　　
　　2、将试样至于试验机夹持钳扣中，使其轴线与夹头轴线相重合。为使试样在试验过程中保持平直，应施加某种形式的拉紧力，这种拉紧力不得大于该线材公称抗拉强度相应力值的2%。
　　

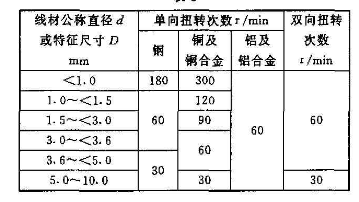

　　3、除非理由规定，否则应按表1所列有关材质的线材直径选用相应的扭转速度，其偏差应控制在规定转速的±10%以内。

　　
　　4、试样置于试验机后，以一合适的恒定速度旋转可转动夹头，技术装置同时自动技术，直至试样撕裂或达到规定的次数为止。
　　
　　5、当试样的扭转次数，表面及断口符合有关标准规定时，则该试验有效。如果试样未达到规定的次数，且断口为止在离夹头2d（D）范围内，则该试验无效。在试验过程中，如试样发生严重劈裂，则最后一次扭转不计。
　　

试样的扭转断裂类型、外观形貌机断口特征典型分类如图2所示。


    济南锐玛机械设备有限责任公司成立于2010年，专业从事多种万能试验机型号设备的制造！每年出厂近千台液压万能试验机、电子万能试验机、万能材料试验机等试验仪器。最大试验力涵盖：10t(10吨）、30t（30吨）、30kn、100kn、300kn、600kn、1000kn不等。成功应用于电子、国防军工、航空航天、石油石化、纺织制造、机械生产等领域，并与国内知名院校、企业及质检中心形成了长期友好的合作关系。万能试验机价格优惠的济南锐玛，近年来得到了广大用户的认可和信赖！
