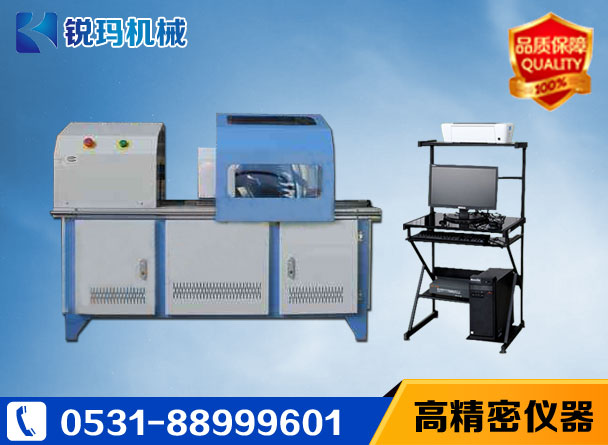

金属线材扭转试验机主要分为数显式金属线材扭转试验机和微机控制金属线材扭转试验机。主要用于￠0.1mm-￠20.0mm金属线材的扭曲试验。用于测定金属线材在单向或双向扭曲中承受塑性变形的能力及显示线材的表面和内部缺陷。
适用标准：

金属线材扭转试验机适用于中华人民共和国标准GB/T 239-1999《金属线材扭转试验方法》，也适用于国际标准ISO7800:1984《金属线材单向扭转试验方法》和ISO 9649:1990《金属线材双向扭转试验方法》

单双向扭转功能：

单向扭转：试样绕自身轴线向一个方向均匀旋转360度作为一次扭转至规定次数或试样断裂。

双向扭转：试样绕自身轴线向一个方向均匀旋转360度作为一次扭转至规定次数后，向相反方向旋转相同次数或试样断裂。

试样标准试件尽可能平直，必要时需矫直，但不能伤及表面，也不得扭曲试件。为使试件在试验过程中平直，应施加某种形式的拉紧力，这种拉紧力不得大于试验线材公称抗拉强度相应力值的2%，轴向加力采用了砝码加力。直径（或特征尺寸）为10mm-14mm的钢材扭转试验时，无需施加拉紧力。

金属线材扭转试验机主要参数

型号 XC-1、XC-3 XC-6、XC-10

工作方式 自动加载 自动加载

显示方式 液晶屏汉字菜单显示 液晶屏汉字菜单显示

参数：

1、金属线材直径 0.1mm-1mm、1mm-3mm 1mm-6mm、1mm-10mm

2、两加头之间标距 350mm 500mm

3、钳口夹具体外径 74mm 65mm

4、平钳口 夹持范围 0-3mm 0-3mm

5、圆钳口1夹持范围 3-6mm 3-6mm

6、圆钳口2夹持范围 6-10mm 6-10mm

7、扭转速度 60;90;120;180;300转/分 30;60;90;120转/分

8、速度误差 ＜±10% ＜±10%

9、圈数***小读数值 0.1 0.1

10、两夹头的同轴度（mm） ＜0.4 ＜0.4

11、移动导轨的平行度（mm） ＜0.2 ＜0.2

12、钳口硬度( HRC ) 50～65 50～65

13、试验机尺寸（长*宽*高） 980×400×600㎜ 1360mmⅹ430mmⅹ600mm

14、试验机重量 100KG 200KG

15、供电电源 220V 50HZ 220V 50HZ

16、噪音 ＜50 dB（A） ＜70 dB（A）

17、装配质量 符合国家标准GB/T2611 符合国家标准GB/T2611

18、包装 符合机械部标准RMB/T 614 符合机械部标准RMB/T 614

金属线材扭转试验机的主要配置：

1、主机1套；

2、滑动动总成1套；

3、机器外壳、防尘罩1套；

4、台创减速电机1套；

5、调速系统1套；

6、光感应器2只；

7、控制电器1套；

8、钳口夹具体1套；

9、砝码1套；

10、钳口1-3套；

11、工具（大扳手、小扳手、镊子、钢板尺）1套；

12、说明书；

13、合格证；

14、装箱单。

金属线材扭转试验机操作规范注意事项：

1、首先了解试样的抗拉强度，每束试验的根数，并要求试样长度为4000-4100mm。

2、用配套的垫圈、锚圈、夹片将试样组装好，并使每根试样保持平行，避免两头试样发生扭转，应使每根试样受力均匀，并敲紧夹片。

3、连接好电脑和控制器、控制器和传感器的电线，接通电源。

4、把线材放入锚固系统孔内，两头套上锚具和夹片，张拉端和固定端的锚具孔位的方向保持一致。

5、用小张拉千斤顶先将各钢绞线的初应力调匀，初应力可取钢绞线的抗拉强度标准值的5%-10%。

6、测量张拉端和固定端锚具内侧的距离作为试验标准值。

7、按钢绞线抗拉强度标准值的10%、20%、40%、60%、80%分五级等数加载达到80%，在各级荷载下应测量钢绞线的内缩量△a和夹片的相对位置△b。

8、在80%荷载下持荷1小时后，逐步加载到破坏，记录实测极限拉力和活塞在钢绞线破断时的行程。

9、继续下一组试验，重复4-8步骤。

10、试验结束，关闭电源，打扫卫生。

功能特点：

1.金属线材扭转试验机在下横梁和钳口卡板上部两滑移面上部设置柔性防护装置，可确保试样拉伸时氧化夹杂物，不落入工作钳口和钳口夹板的滑合面，延长钳口夹板的使用寿命。

2.上，下钳口中轴设置复缸式液压自动夹具，由可任意移动的手控盒(该手控盒控制上下夹头夹紧松开、下横梁升降)点动控制。

3.在活塞内部设置球头调心机构，可使试样受力轴线与试验机轴线重合，防止试样受侧向力的影响。从而提高试样的断中程度，并提高使用寿命。

4.采用高精度轮幅式负荷传感器，抗测向力能力强，测量精度高，长期稳定性好。

5.采用独特的压力随动技术，使油缸工作压力始终随着加载的大小而变化，从而在减小设备工作时的噪声，也降低了油温，提高液压控制精度。

6.配置独特的琴台式油源机柜，集成化程度高，操作便捷，可有效减少产品占地面积。

7.快速独立的过载保护功能，在出现过载时迅速保护设备的安全。

8.相关联的三级试台位置限位，做到万无一失的保护。

服务承诺：

要求尽可能明确试验所参考执行的试验方法标准细则。

1、提供在金属线材扭转试验机上完成试验的试样，供在用户实验现场调试设备使用。

2、负责产品的收货、储运、就位。

3、如需计量，自行联系当地计量部门对设备进行计量。

4、提前准备好设备安装所需的空间及地基，电源等条件。

济南锐玛生产的金属线材扭转试验机适用于检验金属线材在扭转中承受塑性变形的能力及显示线材表面和内部的缺陷，同样是试验架空绞线架构和加强用镀锌钢线的韧性和附着性性能的试验机械，为生产线材和使用线材的单位提供可靠的数据。广泛应用于航天航空、金属材料加工、轮胎制造等行业，以及高等院校、科研机构、技术监督、质检站所等部门。
