摘要：万能试验机的安装精度对用户使用试验机至关重要，如果试验机的安装垂直度不能保证，就不能保证轴向拉伸，不仅影响试验的精度，同时也影响油管与油缸、油管与阀门的接口精度，容易引起密封失效，造成漏油现象，使试验机的稳压性能降低，从而缩短试验机的工作寿命。



　　1、引 言

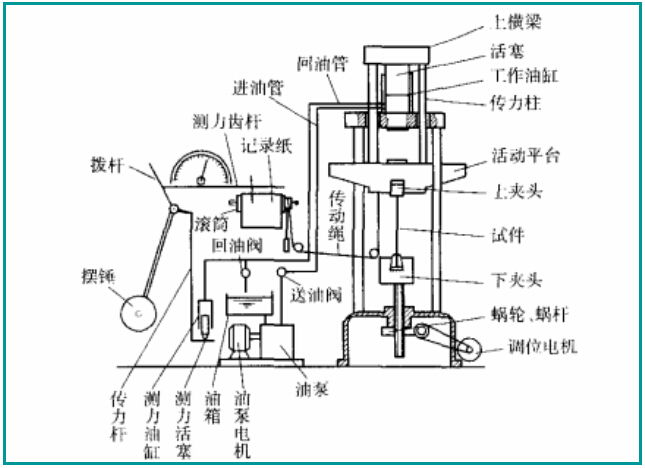

　　万能材料试验机不仅在企业、科研部门和高等院校广泛运用，而且也被质量技术部门作为重要的检测设备。万能试验机的制造精度固然重要，但是其安装精度同样重要，因为不精确的安装，将给后期使用带来很多的弊病。万能试验机一般分两部分：加力部分;测力部分。本文分别就其不正确的安装给试验带来的误差作一介绍。



　　2、加力部分垂直度的误差

　　(1)在测定低碳钢弹性模量 E 时，蝶式引伸仪的两只千分表读数误差很大，而且有时其中一只表反向转动，出现这一问题的主要原因有：万能试验机安装时的垂直度没有得到保证，造成被拉伸试样呈现偏心拉伸。表针反向转动是因为试验机稳压性能差，液压系统出现严重的漏油现象。

　　(2)试验机的垂直度有误差，就不能保证试样受到轴向拉伸，因此所进行的实验数据也不能保证精度。

　　(3)试验机的垂直度误差将造成活动工作台单侧滚轮与固定立柱的摩擦，不能保证载荷数据的准确性。

　　(4)试验机的垂直度误差将导致工作油缸活塞与油缸壁的单侧摩擦，对试验机整机寿命及液压系统也有影响。

　　(5)试验机的垂直度误差会引起试验机下方夹头升降蜗杆在垂直上升时有摩擦噪声，使机构磨损加剧。

　　(6)试验机的垂直度的问题还影响左侧自动绘图装置，因为左侧自动绘图装置是由右侧试验机主体升降工作台联系的线绳和导向滚轮传动，最主要还是与传动载荷大小的水平齿条有关，因为试验机的垂直度不能保证载荷的精度，间接地影响自动绘图装置，所以其拉伸曲线也不能准确反映实际情况。

　　3、测力部分安装误差对实验结果的影响

　　(1)首先影响加力部分和测力部分的油管连接，试验机的生产厂家对进、回油管的成形弯角的空间位置基本上都有限位，因此加力部分和测力部分的油管连接会因为二者安装的位置度和垂直度偏差受到影响，首先影响的是油管与进、回油阀门与油缸的结合，其次影响的是接口是否渗油问题。因为试验机漏油，试验机的稳压性能不能保证，对弯曲试验定载荷下一次多点测应变的数据的准确性不能保证，进油阀不能完全关闭，为保证稳压必须使进油阀稍微开启，以保证进油量等于漏油量，这就需要频繁开关进油阀，加剧了阀门的磨损，从而加重漏油现象，载荷越大则漏油现象越严重，形成恶性循环，使完成试验的难度增加。

　　(2)左侧安装垂直度的误差会影响试验机工作前调零的问题，因为平衡摆锤的调节需要保证摆锤的铅垂，影响推倒水平齿的拨杆的角度，进而影响力值的大小，也影响水平齿条的仰角。

　　(3)影响测力指针的正确复位。测力油缸的活塞对传力杆的推力都会因为试验机安装精度产生误差。



　　4、结语

　　万能试验机作为材料力学实验教学的主要设备，其价格比较昂贵，而且作为一种固定资产，具有较长的使用周期，千万不能随便找几个泥瓦工，简单安装了事。安装万能材料试验机应该请有资职的施工队伍，最好请生产厂家的技术人员现场指挥，把安装试验机作为一件大事去完成。
