土工布拉力试验机分为单臂式、数显式和微机控制式三种类型，可对各种金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。

可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后，运用土工布拉力试验机进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数。

一、主机结构

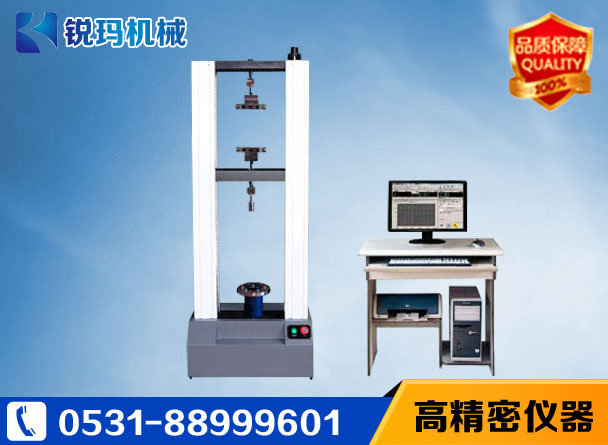

土工布拉力试验机采用单臂式和门式结构，主机部分由立柱、上横梁、中横梁、工作台组成，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。

二、测试平台

土工布拉力试验机微型计算机硬件平台，准确实时采集处理数据，测控界面温和、直观层次分明清晰、操作简单等特点。

三、试验力测量

负荷测量：选用高精度轮辐式负荷传感器，配以高性能的测量放大系统，保证了土工布拉力试验机的高分辨率。可根据用户需求配置多个传感器，实现试验力宽范围的测量。

位移测量：土工布拉力试验机采用2000P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位动力控制系统,采用全数字伺服控制器，控制高性能的伺服电机驱动同步齿形带，带动两对高精度无间隙的精密丝杠传动，具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。

四、变形测量系统

可根据试验标准的要求来选配大变形测量系统

五、保护装置

根据不同的试验，可调节限位保护开关位置，最有效防止夹具对撞。具有过载、过流、漏电等保护功能。

06 技术参数

主要技术参数	RMDW-5	RMDW-10	RMDW-20	RMDW-50	RMDW-100
最大试验力	5KN	10KN	20KN	50KN	100KN
结构形式	门式结构
试验力级别	1级
测量范围	0.2%——100%FS
示值误差	≤示值的±1%
力分辨率	1/300000
位移测量装置	光电编码器
位移误差	≤示值的±1%
位移分辨率	0.01mm
位移速率范围	1-500无极调速
安全保护装置	机械限位保护和软件过载保护
拉伸压缩空间	650mm
主机尺寸	690x380x1650	690x380x1650	690x380x1650	755x355x1780	825x600x1950
夹持方式	手动加紧
主机电源	0.5KW/AC220V±10%	0.5KW/AC220V±10%	0.5KW/AC220V±10%	0.75KW/AC220V±10%	1KW/AC220V±10%
主机重量	320	320	340	420	560

六、土工布试验机标准下载：

1.GBT13760-1992《土工布的取样和试样准备》.pdf |

点击下载

2.GBT13762-1992《土工布单位面积质量的测定方法》.pdf |

点击下载

3.GBT14800-1993《土工布顶破强力试验方法》.pdf |

点击下载

4.GBT15788-2005《土工布及其有关产品 宽条拉伸试验》.pdf |

点击下载

5.GBT17636-1998《土工布及其有关产品 抗磨损性能的测定 砂布滑块法》.pdf |

点击下载

6.GBT19978-2005《土工布及其有关产品 刺破强力的测定》.pdf |

点击下载

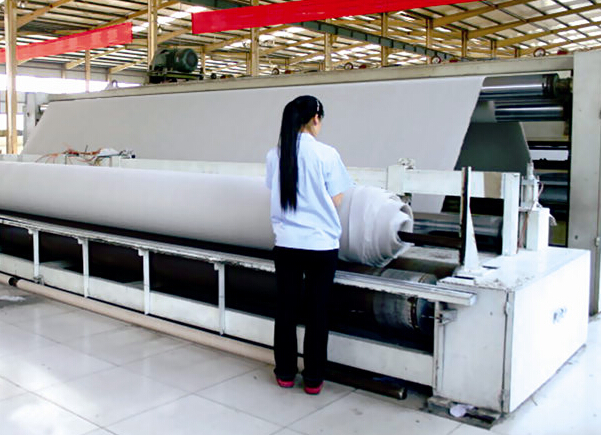

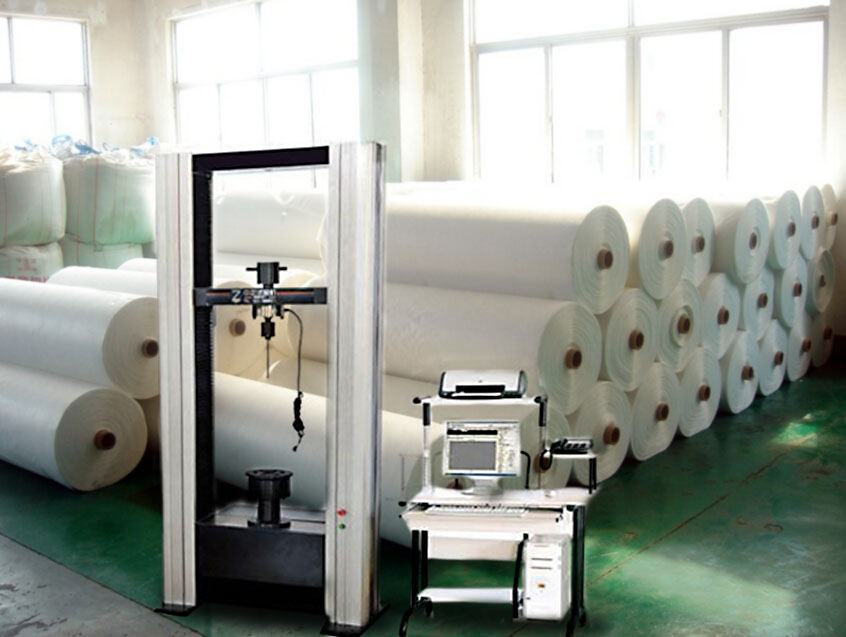

七、土工材料拉力试验机应用案例：

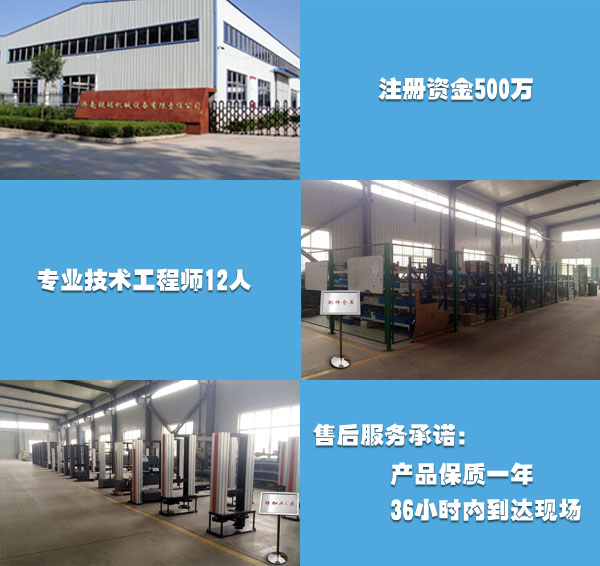

八、土工布拉力试验机厂家介绍
