主要用途：

本钢绞线专用试验机专用于预应力钢绞线的力学性能试验，本钢绞线拉力试验机配有联想计算机、惠普打印机、大标距电子引伸计、光电编码器及功能齐全的通用试验软件，可以非常方便地完成试 验功能；另配有钢绞线专用加长钳口确保试样中间断裂。从而进一步提高试验成功率。试验结果可以查询和打印（力-位移，力-变形，应力-位移，应力-变形， 力-时间，变形-时间）六种曲线及相关试验数据，具有软件自检功能，能自诊断故障，祥见软件说明。可测定钢绞线的抗拉强度、规定非比例延伸强度、弹性模 量、延伸率等力学性能。是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。

主机结构：

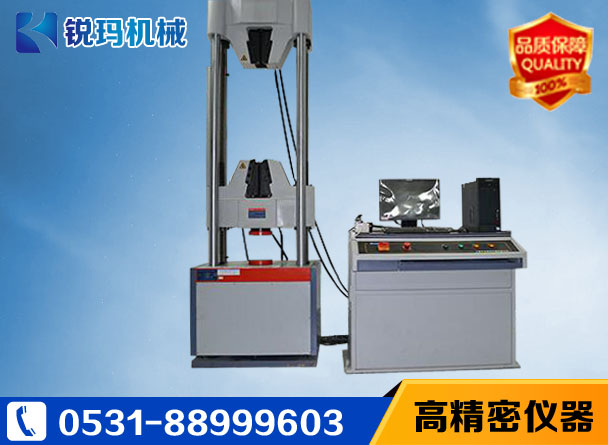

该钢绞线试验机采用双空间落地式结构，上空间拉伸，下空间压缩。主机部分由四立柱、上横梁、中横梁、工作台组成落地式框架，调速系统安装在工作台下部，由调速精 度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移 动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定。主机主要零部件在加工中心进行加工，保证了主机的精度。

技术参数：

型号：GAW-1000B

最大试验力：1000KN

有效试验空间：1500mm×1500mm

工作台高度：300mm

力值精度：≤±1%（优于1级）

加载速度调节范围：0.1-30KN/s

变形测量范围：0-200mm

变形测量精度：0.01mm

活塞行程：350mm

过载保护点：超满量程2%自动卸荷

载荷指示精度：0.1KN

加载方式：手动液压

加载介质：86#抗磨液压油

电机功率：1.5KW

需用电压：380v/220v

主机尺寸：1800mm*1200mm*1300mm

主机重量：4000kg
