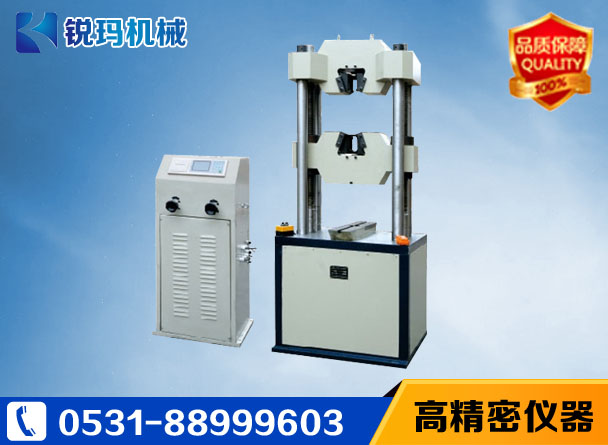

100T螺纹钢拉伸万能试验机为两立柱、两丝杠、采用油缸下置、涡轮蜗杆传动式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下横梁和工作台之间。测力仪表采用高清液晶显示屏，实验数据方便直观。传动系统采用横穿移动横梁的蜗轮蜗杆传动机构来调整试验空间，使传动系统与定位系统彻底分离，加载系统几何中心与受力中心完全一致，保证了上下钳口的同轴度和主机的耐久性。
液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经高压滤油器、送回油阀，进入油缸。测力仪表通过传感器采集分析数据，显示时时力值，试验员通过送油阀控制流量，实现试验力速率的快慢。
螺纹钢拉伸万能试验机测力系统
支持进行拉伸、压缩、剪切、弯曲等试验；
手动调整送回油阀，操作简洁灵活；
支持试验参数自定义；
电子测力，液晶显示试验力时间曲线、试验力、试验力峰值、具有明显屈服特征材料的屈服力；
查询试验结果灵活方便；
配有微型打印机。
测力系统保护装置
当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
当活塞升起达到上极限位置时，限位保护，油泵电机停机。
当横梁下降达到设定位置时，限位保护，减速机停机。

1、用国外电子元器件，全数字化设计；
2、符合PCI2.1总线标准，微机自动识别和安装，做到“即插即测”；
3、集成双通道精密放大器，数字调零；
4、数据采集系统由8路高精度24位A/D转换通道组成。高分辨率达1/300000，全程不分档或根据用户要求分四档。
5、3路光电编码器输入，允许正交码脉冲频率可高达5MHZ，具有纠错、辨向、计数等到功能。
6、电子测量系统无电位器等手调元件，保证互换性，方便维修更换；
7、内置大规模CPLD可编程器件，具备高速运算能力，实时处理数字信号；
