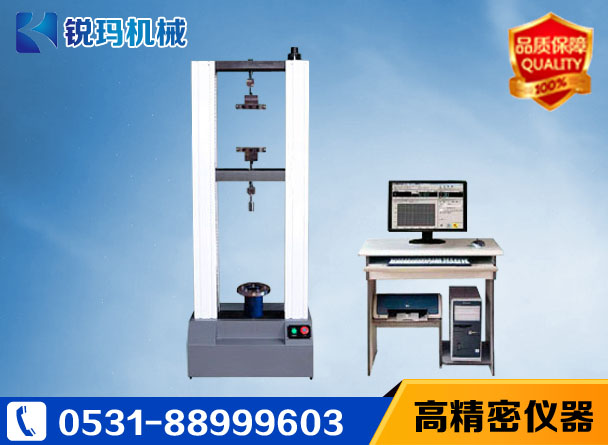

保温板材压缩试验机主要用于墙体保温用膨胀聚苯乙烯板胶粘剂、玻纤网耐碱拉伸、硬质泡沫塑料压缩、抗裂砂浆拉伸粘结强度、浸水拉伸粘结强度、建筑砂浆等材料的拉伸、压缩、弯曲力学性能指标的测试。

一、主要功能及特点：

1、主机：

1.1该机采用门式双空间结构；上拉、下压。

1.2调速系统采用伺服调速系统及交流伺服电机，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达0.01～500mm/min。

1.3传动部分采用圆弧同步齿形带，精密滚珠丝杠副传动，传动平稳，噪音低，传动效率高。

1.4保证试验同心度，很好的消除了不规则试样对传感器的影响。

2、控制系统、操作软件及数据处理系统

2.1计算机控制系统，具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集，对实验特性曲线实现实时动态显示，试验数据文件能以Access常用数据库或SQLserve大型数据库的方式保存，方便实现客户的资源共享及网络管理，以及用户的再分析。对于用户自定义的各种word2000报表，该软件可轻松实现访问，解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间的原始数据及由此派生的曲线。

2.2保护功能：该机具有软件和机械两种限位保护方式，超过大负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。

2.3对于负荷通道可实现自动标示，直观方便。

2.4批量试验可实现曲线的分层次显示，曲线自动跟随。

2.5该软件可实现用户自定义的速度设定，速度的计算机调整。还可实现高精度的速度标定，随时调整速度档位和编码。

2.6监测试验过程：对试验过程中的试验力、位移、曲线等多种参数可实现实时显示。

2.7软件权限分级管理功能：为了提高软件及数据的安全性，该软件可以通过设置不同的密码保护来实现分权限管理功能。

2.8结果再现功能：试验操作完成并存盘后，可根据用户需要在以后任意时间打开并对试验数据进行再分析。

2.9可根据用户需要选择负荷～时间、负荷～位移、位移～时间等曲线来进行试验及数据显示、存储、分析及打印。

2.10曲线逐点遍历功能：可通过鼠标在曲线上点击力与变形值，以求得每一点的各种参量。

2.11结果对比功能：可以同时观察多个试验曲线，并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。

2.12力接口：力通道接口及试验软件可根据用户需要配备各种传感器，并能进行标定、修改参数及正常试验。

2.13数据采样频率：可根据用户试验要求选择高速采样频率。

3、特殊附具：除配有标准附具外，也可根据用户需要配备特殊附具。

二、本机适用标准

JC/T992-2006《墙体保温用膨胀聚乙烯板胶粘剂》

JC/T993-2006《外墙外保温用膨胀聚乙烯板抹面胶浆》

JC/T547-2005《陶瓷地砖胶粘剂》

JC149-2003《膨胀聚苯板薄抹灰外墙外保温系统》

JC890-2001《蒸压加气混凝土用砌筑砂浆与抹面砂浆》

JC/T907-2002《混凝土界面处理剂》

JG158-2004 《胶粉聚苯颗粒外墙外保温系统》

JG/T3049-1998《建筑室内用腻子》

JG/T229-2007《外墙外保温柔性耐水腻子》

JC/T984-2005《聚合物水泥防水砂浆》

DBJ01-38-2002《外墙外保温施工技术规程 聚合物水泥砂浆胶粘剂》

DBJ/T01-50-2002《外墙外保温施工技术规程 柔性耐水腻子》

三、主要技术指标

型号 RMDW-10 RMDW-20 RMDW-50 RMDW-100

最大试验力 10kN 20kN 50kN 100kN

测量范围 最大试验力的2%-100%

试验机精度级别 1级

试验力准确度 优于示值的±1%

位移测量 分辨率的0.01mm

变形准确度 优于±1%

调速范围 0.001-500mm/min

试验空间 600mm

无级调速 采用交流伺服电机及控制系统

试验空间调整机构 伺服电机，同步带传动

外观 符合国家GB/T2611标准

试验保护功能 过载保护

安全保护装置 限位过载保护

主机尺寸 720x490x1850

主机形式 门式框架结构

重量 650kg

工作环境 室温约45℃，湿度20%-80%

四、系统基本配置

1、试验机主机                                            1套

1.1交流伺服电机                                          1套

1.2交流伺服电机                                          1套

1.3负荷传感器                                            1只

1.4精密滚珠丝杠副（韩国太敬）                            2套

1.5减速系统                                              1套

2、全数字控制系统                                        1套

3、光电编码器（2000线）                                 1只

4、联想品牌计算机                                        1台

5、联想品牌喷墨打印机                                    1台

6、基于Windows操作系统的计算机控制软件                  1套

7、随机工具（提供安装、维修、操作所需的专用工具及清单）  1套

8、大引伸计                                              1套

9、拉伸附具（保温材料专用）                              4套

10、压缩附具                                             1套

11、抗折附具                                             1套

12、技术资料：

包括：使用说明书

软件使用手册

合格证、装箱单

济南锐玛生产的保温板材压缩试验机采用精密自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。伺服电机、精密无间隙滚珠丝杠加载，机器稳定可靠；可显示被测材料的最大实验力、抗拉强度、伸长变形、延伸率等技术指标。 主要用于对各类保温材料进行压缩、拉伸、粘结强度、剪切强度等力学实验。
