钢丝绳是近代工业及工程中应用非常广泛的挠性构件，其拥有高强度、弹性好、自重轻、承受载荷能力强且工作稳定可靠等优点。现广泛用于建筑、冶金、矿产、旅游、交通等主要的部门和行业。钢丝绳性能的好坏直接关系人民群众生命财产安全和切身利益，故人们一直在探索如何检测钢丝绳各种性能的试验方法。防止因钢丝绳断裂而造成安全事故。钢丝绳万能试验机就是主要用于钢丝绳金属材料的拉伸、压缩、弯曲等力学性能试验，增加简单的附件后可对水泥、混凝土、砖、瓦、橡胶及其制品进行检测。

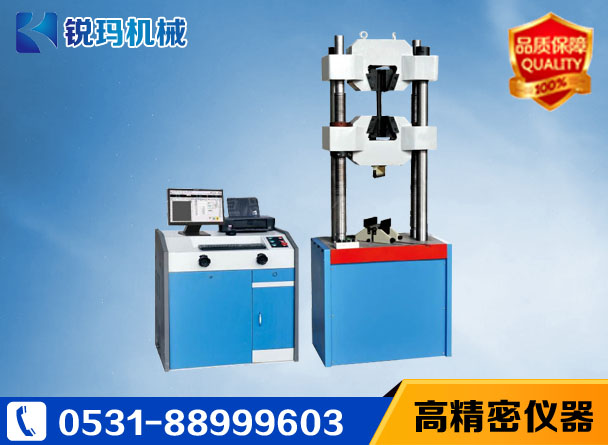

济南锐玛生产的钢丝绳万能试验机由双立柱双丝杠油缸下置式主机及琴式油源控制柜组成，油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方，压缩、弯曲试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现，中横梁升降采用链条传动。计算机全自动闭环控制高性能电液比例伺服阀来完成对各种材料的拉伸、压缩、弯曲等试验。试验完成以后自动采取材料的FM、REH、REL、RPO.2、RP1、RM和弹性模量E等实验结果。

一、功能介绍

1、特制超厚钳口座在钳口夹持试样时、使钳口完全包容在钳口座体内，使试样夹持更加可靠，杜绝了因钳口座浅而呈喇叭状变形损坏的可能，大大提高了设备的使用寿命。

2、在钳口座和钳口卡板之间增加了耐磨衬板，杜绝金属拉伸过程中氧化皮掉入，致使钳口座斜面划伤的现象，使夹持过程更顺滑，加成更牢靠。

3、具有等速应力、等速应变、等速位移、拉伸控制、程序编辑器等多种控制方式，各种控制方式在实验过程中可任意平滑切换。

4、测控软件基于中文windowsXP操作系统平台，具有运行速度快、界面温和、菜单提示、鼠标操作、具有多种试样信息输入模式、可满足不同材料的测试需要。对于相同条件的试样一次输入批量自动生成，还可制作条件模板。

5、试验自动完成后试样信息、试验数据、试验曲线等自动储存。

6、根据试验力大小或材料变形大小自动切换到适当量程，以确保试验数据测量的准确性。

7、试验数据（试验力、位移、变形）加载状态和试验曲线随试验过程动态实时屏幕显示。

8、根据实际需要可选择应力-应变、力-位移、力-时间、位移-时间等曲线上找到试验结果的相关对应点。

9、用户可根据实际需求任意编辑标准文本报表格式或EXCEL文本报表格式

10、当负荷超过满量程的2%-5%时自动过载保护停机

11、可根据试样条件、试验日期和试验数据等条件自动查询所有相关历史记录

12、软件预留数据库接口，方便于实验室间局域联网，便于实验数据管理。

二、锐玛钢丝绳万能试验机型号参数

产品型号 RMAW-100B RMAW-300B RMAW-600B RMAW-1000B

主机结构形式 双立柱双丝杠油缸下置式结构

最大试验力 100 kN 300 kN 600 kN 1000 kN

试验机级别 1级/0.5级

试验力测量范围 2%-100%FS

试验力示值相对误差 ≦示值的±1%

力分辨率 1/300000

变形测量装置 电子式引伸计

变形示值

相对误差 ≦示值的±0.5%

位移测量装置 光电编码器

位移示值

相对误差 ≦示值的±1%/±0.5%

位移分辨力 0.01mm

活塞最大移动速度 0.2-70（mm/min）无极调速

横梁调整速度 120（mm/min）

活塞最大行程 250mm

控制方式 三闭环控制和编程控制

有效拉伸空间 600mm

有效压缩空间 550mm

立柱间距 540mm 540mm 540 650mm

夹紧方式 液压自动夹紧

圆试样夹持直径 φ6-φ26mm φ6-φ26mm φ13-φ40mm φ13-φ40mm

扁试样夹持厚度 0-15mm 0-15mm 0-15mm 0-30mm

扁试样夹持宽度 70mm 70mm 75mm 75mm

上下压盘尺寸 204*204mm

弯曲支辊间距 600 mm

弯曲支辊宽度 140mm

安全保护装置 机械限位保护和软件过载保护

主机外形尺寸（mm） 680×560×1980 690×560×1980 720×600×2150 740×600×2150

主机电源 0.55KW 0.55KW 0.55KW 0.75KW

油源控制柜外形尺寸（mm） 960×630×900 960×630×900 960×630×900 960×630×900

控制柜电源 1.5 KW 1.5 1.5 1.5

主机机重量 1500kg 1800kg 2100kg 2800kg

三、钢丝绳万能试验机使用环境及工作条件

31温度在0~40℃范围内；

3.2相对温度低于80%；

3.3有独立接地线；

3.4在无冲击、无震动的环境中；

3.5在无明显电磁场的环境中；

3.6试验机周围应留有不小于0.7m的空间，其工作环境整洁、无灰尘；

3.7底座及机架水平度不超过0.2/1000。

四、钢丝绳万能试验机/机械传动顺序如下：

电机——同步带轮——丝杠——试台

4.1测力系统：在主机移动横梁上装有万能传感器，传感器下端与上夹持器连接，试验过程中试样受力情况通过力传感器变为电信号输入到微电脑采集控制系统。

4.2伸长自动跟踪装置：此装置用于测量试样变形，是由两个阻力极小的跟踪夹夹持在试样上，随着试样受到万能而变形，两跟踪夹之间的距离也相应增大，跟踪夹通过线绳和滑轮将直线运动变为旋转运动，并通过跟踪编码器将位移变成电信号输入进微电脑采集控制系统。

4.3限位保护装置及夹具

4.3.1限位保护装置

限位保护装置是本机的重要组成部分。主机上固定有限位杆，限位杆上配有两个上下可调节的挡圈，试验过程中当挡块和挡圈碰触时将带动限位杆移动，使限位装置

切断该方向通路，主机运行停止，这时候向相反方向运行，试验机即可正常工作。通过调节限位杆上挡圈的位置可以限定移动横梁行程，为做试验提供了较大的方便和安全可靠的保护。

4.3.2夹具

本公司拥有多种夹持试样的通用及专用夹具，如：楔型钳口夹具、缠绕式金属线材夹具、薄膜拉伸夹具、纸张拉伸夹具等，能满足金属及非金属的片、带、箔、条、线、纤维、板、棒、块、绳、布、网等不同材料性能试验的夹持要求，根据用户要求选配。

五、锐玛钢丝绳万能试验机安装、调试

5.1机械安装

将主机垂直移至使用地点，调整主机下部地脚螺钉，用水平仪检查工作台水平（纵横向水平度0.2/1000）。

5.2电气安装

5.2.1把力传感器插头插在力传感器接口上，把位移感器插头插在位移感器接口上。

5.2.2上述工作完成后，系统就可以通电，微电脑采集系统后面板上有一个船形开关，将开关放在开位置，此时电源接通。

5.2.3接通主机电源，旋转弹出电源开关。

5.2.4微机系统开机后必须预热20min方可正常工作。

六、钢丝绳万能试验机仪器的使用与操作

6.1首先，检查确认试验机主机、微机控制系统的接插电缆连接正确无误。

6.2旋转弹出试验机主机电源（“紧停”按钮），需紧急停止或关机时，按下“紧停”按钮。打开微机控制系统电源。

七、锐玛钢丝绳万能试验机附件

7.1 万能试验机一年保固书及中文操作说明书各一份。

7.2 随机赠送标准万能试验机夹具一组（其他夹具选购）。

7.3 万能试验机专用测试软件一份。

7.4 品牌电脑一套、彩色打印机一台

八、钢丝绳万能试验机注意事项

8.1在开机之前必须检查数控系统与主机的连接线、插头、插座、电源插头插座是否正确，或有无松动，确认正确后方可开机（例如：数控系统控制器内电源插座下接地线松动，将造成主机失控）。请牢记开机顺序，先开试验机主机电源，后开数控系统电源。关机时，先关试验机主机电源，后关数控系统电源，开机后不得拔插任一插头。

8.2上下限位挡圈位置的检查很重要，要保持两夹具间有一定距离，避免因误操作或主机失控造成机件损坏，特别是传感器。

8.3试验过程中，请不要按微机控制系统上的键。

8.4根据试验的具体情况选择夹具，以免损坏夹具。

8.5突然停电，请马上关闭所有电源，待确认供电稳定后再按顺序开机。电源频繁的多次间断，极易损坏微机控制系统及电机调速系统。

8.6主机运行时试验人员不要远离机器。

8.7输入的拉伸速度值必须与实际试验机拉伸速度相等，特别在撕裂、剥离中更要相等。

8.8在不明确试样的断裂最大力值时，不可做拉伸试验，否则会因传感器过载而损坏传感器。
