主要用途

本弹簧试验机可对金属、非金属及复合材料进行力学性能测试和分析研究，广泛应用于航天航空、石油化工、机械制造、塑料橡胶、陶瓷建材、金属材料、建筑工程等行业，以及高等院校、科研机构、技术监督、质检站所等部门。

可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破，可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数。

弹簧拉压试验机的控制系统软件采用基于WINDOWS操作系统作为平台，具有运行速度快，界面温和，操作简单等特点，可满足不同材料的试验测量需要。如有特殊要求，软件可定做，并可按用户要求扩展软件功能。

主机结构

测量系统：

负荷测量：采用0.05%FS高稳定性、高精度轮辐式拉压传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。

试样变形测量：通过大变形测量系统或电子引申计（小变形测量），采用24位A/D转换单片机采集系统，经计算机控制数据处理，实现试样的变形测量。

位移测量：采用2000P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位移（即上下夹头相对位移）的测量。

传动控制系统

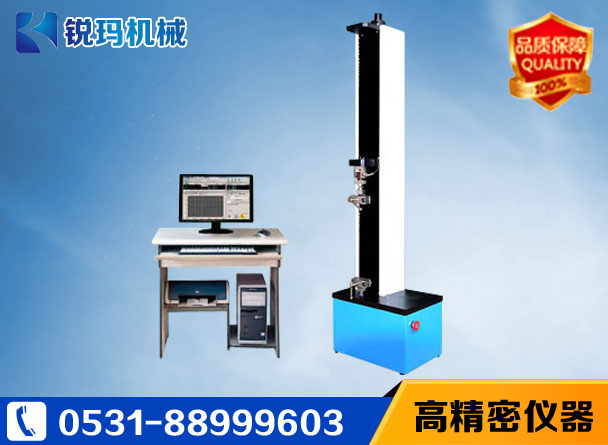

该机采用单臂式结构，由立柱、上横梁、中横梁、工作台组成。调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带 动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优 点。

试验力控制系统

采用计算机结合先进的电子技术、实现标准化、单元化控制，具有加载平稳、测量准确、采集频率高等特点。自动采集处理试验数据，绘制多种曲线并打印电子万能试验机的试验报告。

保护装置

具有过载、过流、漏电等保护功能。

技术参数：

型号：RMLW-5

最大试验力：5000N

结构形式：单臂式结构

试验力级别：1级

试验力测量范围：2%-100%FS

试验力示值相对误差：≤示值的±1%

力分辨率：1/300000

测量装置：光电编码器

位移示值相对误差：≤示值的±1%

位移分辨率（mm）：0.01

位移速率调节范围（mm/min）：1-500无级调速

安全保护装置：机械限位保护和软件过载保护

有效拉伸空间：600/1000

主机外形尺寸（mm）：420×280×1580

楔形夹具夹持方式：手动加紧/液压自动加紧（选配）

主机电源：0.3KW/AC220V±10%

主机重量（KG）：150
