摘要：微机控制电子式万能试验机发展到今天，移动操控器已成为试验机非常重要的组成部分，试验过程中横梁的上下移动、液压附具的夹紧、松开，都需要由移动操控器直接控制。本文对我公司微机控制电子式万能试验移动操控器从机械、电气及成本等方面的设计改进进行了阐述。



　　1.引言

　　微机控制电子式万能试验机是我公司主导产品之一，年产量近千台，属批量生产的产品。由于在研发阶段，不同型号的产品是由不同部门设计的，加之对试验机外观设计有很高的要求等原因，因而移动操控器形状及尺寸有所不同，出现了试验机移动操控器形式、结构多种多样，不同机型的试验机移动操控器不能互换的状况。不可互换的移动操控器给批量生产造成了很大的不便，极大地影响了批量生产效率，更不便于售后的技术支持。

　　2.移动操控器现状及成本

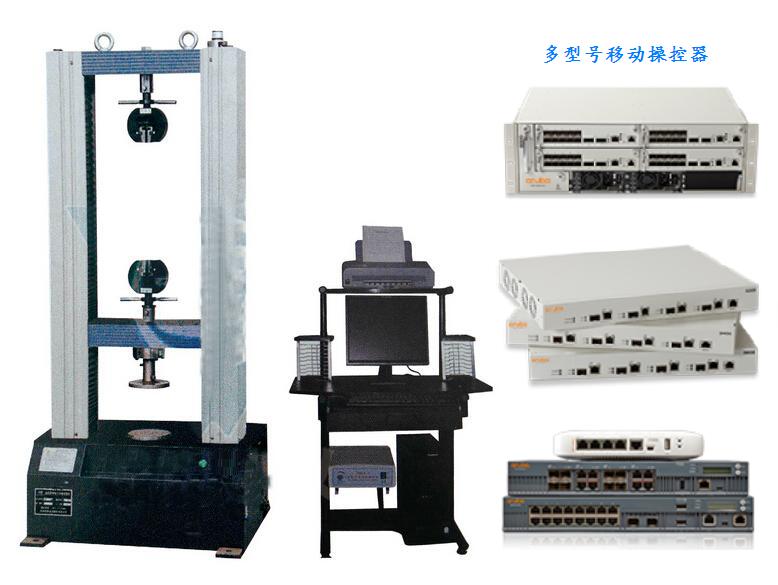

　　现阶段我公司微机控制电子式万能试验机有5kN至600kN等系列产品，移动操控器有多种形式：有铝棒材铣削成型、发黑处理，电气采用印刷线路板，按键组成，表面贴面膜的形式;有铝合金型材铣断加工，电气采用按钮接线，表面进行丝网印刷的结构;还有带有液压夹紧部分的机型，故有铝棒料铣削加工和钣金焊接件两种移动操控器组成的形式。

　　3.移动操控器改进设计基本思路

　　为了更好地指导生产、为批量生产提供方便，特别是为售后服务提供便利，将微机控制电子式万能试验机移动操控器部分进行改进，所有机型均采用一种移动操控器，统一的印刷线路板。本着美观实用、降低成本的原则，移动操控器机械部分、电气部分设计均采用统一图纸(见图1)。面膜设计分通用和液压两种，对于300E/500E/600E带液压部分的只需换面膜部分，通用移动操控器只需要焊接3个按键，包括启动、上升、下降(见图2)，带液压附具需焊接9个按键，包括启动、上升、下降、油泵开、油泵关、上夹紧、上松开、下夹紧、下松开(见图3)。另外，电子万能机产品出口量大，为了方便出口产品，设计了中、英文两种面膜。移动操控器部分电气设计主要依据是符合GB/T2611-2007《试验机 通用技术要求》中第7章的规定。



　　4.移动操控器部分改进具体实施

　　(1)通过对移动操控器材料的分析及成本核算后，确定移动操控器材料为PC工程塑料，其特点是具有优异的电绝缘性，耐化学腐蚀，具有较高的强度，重量轻且坚固，制造成本低。根据人体工程设计要求，对移动操控器的外形进行了设计，外形美观、简单方便、小巧轻便，已申请外观专利。通过注塑开模设计，可大批量生产，减少机械加工难度，降低了成本。通过试验证明，该移动操控盒克服了以往普通塑料强度低、刚性小、易破碎、易燃和易老化的缺点。

　　(2)由于微机控制电子式万能试验机出口产品很多，且用户要求必须是纯英文标识，所以设计中、英文两种面膜。

　　(3)由于做试验时往往是一个人操作，故移动操控器要求操作简单、便于拿放，所以在移动操控器底部设计带有磁性材料，可直接吸附在试验机的各个部位。

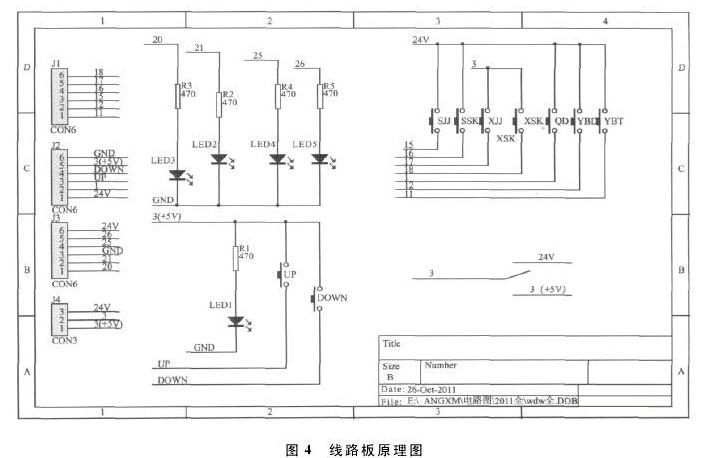

　　(4)电气方面，将原来的多种线路板统一设计成一种通用线路板，线路板原理图见图4。将原来价格较贵的按钮形式均改为价格便宜的按键，接线方式简单。这样既方便批量生产，又大大降低生产成本，为售后服务提供极大的便利。



　　(5)通过对移动操控器部分成本核算，结果表明，改进后成本大大降低。

　　5.结束语

　　移动操控器已在各个机型配套，外观上更加美观，实际操作上更加方便，完全能满足电子式万能试验机的需求。使用统一移动操控器，极大地方便了生产调度中计划、采购工作，特别是装配车间的电气装配，可以批量焊接生产，而不必担心投产的产品、批次，极大地降低了成本，提高了生产效率。统一移动操控器的使用也为售后服务提供了方便。
