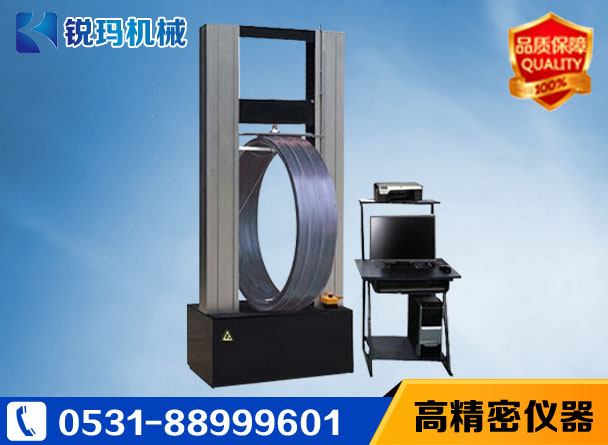

波纹管
环刚度试验机是济南锐玛新一代全自动控RMDW-100H型
微机控制环刚度试验机。
波纹管环刚度试验机设计融汇了先进试验设备的控制技术及外形设计,本机外形美观、操作方便、性能稳定可靠。该机采用交流伺服调速电机及交流伺服调速系统作为驱动装置,经圆弧同步带及圆弧同步带轮减速系统减速后带动精密滚珠丝杠副加载,完成试样的拉伸、压缩等力学性能试验。
锐玛波纹管环刚度试验机适用于各种PE、PVC、PPR等管材环刚度环柔度等力学性能指标的测试,完全符合国家相关标准的要求。该机广泛应用材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。完全符合GB/T9647-2003《热塑性塑料管材环刚度的测定》的要求。
产品性能特点
1、RMDW-100H型微机控制环刚度试验机是根据GB/T2611-2007《试验机通用技术要求》和《电子式
万能试验机》GB/T 16491-1996标准制造。适用标准:国标、ASTM、等国内外标准。本机外形美观、操作方便、性能稳定可靠。
3、试验机专业软件可实现自动求取环刚度、弹性模量(E)、屈服强度(Fe)、抗拉强度(Rm)等数据和指标,计算机控制系统对试验过程的控制和数据处理符合相应金属材料与非金属材料国家标准的要求、试验报告多样化如WORD、EXECEL等方式。
4、波纹管环刚度试验机无污染、噪音低,效率高,具有较宽的调速范围。本机适用于波纹管、塑料管、PVC管的环刚度力学性能指标的测试,完全符合国家相关标准的要求。
试用标准
GB/T 9647 热塑性塑料管材环刚度的测定
GB/T 18477埋地排水用硬聚氯乙烯双壁波纹管材
GB/T 16800排水用芯层发泡硬聚氯乙烯管材
GB/T1947 埋地用聚乙烯结构壁管道系统
GB/T 165 高密度聚乙烯缠绕壁结构管材
GB/T 838 玻璃纤维缠绕增强热固性树脂夹砂压力管
GB/T16491、GB/T5836、 ISO 9697、ISO 9969、ASTM D 2412等
主要技术指标:
控制类型 微机控制
型号 WHS-20 WHS-50 WHS-100 WHW-20 WHW-50 WHW-100
最大试验力 20kN 50kN 100kN 20kN 50kN 100kN
测量范围 最大试验力的2%-100%
精度级别 1级
试验力准确度 优于示值的±1%
位移测量 分辨率为0.01mm
变形准确度 优于±1%
调速范围 1-300mm/min(进口选配0.01-500)
试验空间 500mm-3000mm
压缩空间 500mm-3000mm
压盘尺寸 根据管径的尺寸定做
试验保护功能 过载保护
安全保护装置 限位过载保护
供电电源 220V
主机形式 门式框架结构
重量 约800Kg
工作环境 温室约45摄氏度,湿度20%-80%
波纹管环刚度试验机工作原理
用管材在恒速变形时所测的力值和变形值确定环刚度,将管材试样水平放置,按管材的直径确定平板的压缩速度,用两个互相平行的平板垂直方向对试样是呀压力。在变形时产生反作用力,用管试样截面直径方向变形量为0.03d时的力值计算环刚度。(d为管材试样内径)
RMDW-100H型微机控制环刚度试验机还可适用于塑料
管材环刚度试验机、玻璃环刚度试验机等。RMDW-100H型微机控制环刚度试验机是计算机控制,试验时最大应力值的峰值保持、位移量的定值停车、自动返回试验初始位置等功能,能自动进行试验数据的记录及部分数据的后期处理并打印出来。减速机采用午马减速机构,传动精度高,按各种标准规定,具有2mm/min—50mm/min的6种定速档位;还可点动调整横梁的位置,试验力值范围可通过宽范围、高精度的轮辐传感器来测量;力值检测部分采用力值传感器分段线性校正的方法,从而保证了该机的高精度性和高稳定性。
